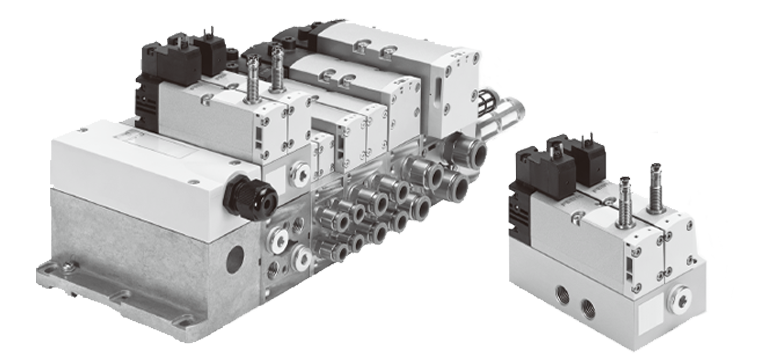

多樣性

·可被用作沖壓設備的安全閥，用以在危險動作發生時實現安全反向（兩位五通電磁閥）

·作為沖壓設備的純機械式安全保障方案，無需額外集成診斷功能

·控制塊可選擇針對 VTSA/VTSA-F閥島的版本

·也可選擇針對單個氣動連接的版本

·較高的壓力范圍 3…10bar

·流量最高可達 950 l/min

·堅固耐用的金屬部件

·針對安全的純機械解決方案

·完整單元，“即安裝型”設計，整體經過嚴格測試

·選型、訂貨、安裝、調試成本低

·通過通孔進行安裝（針對單個氣動連接的版本）

·安裝在閥島的氣路板底座上，呈現三明治的疊加結構

注 意

在作為分散式單獨連接的派生型使用時，客戶不可擅自將控制塊轉換為兩位三通電磁閥功能。

因為這樣會使得IFA認證失效。 IFA認證標志著元件的安全功能已獲得認證

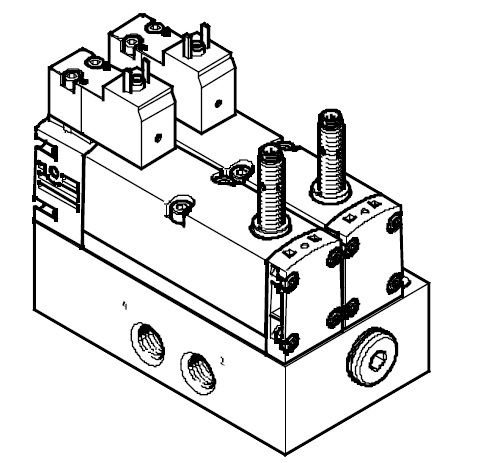

當采用分散式單獨連接的派生型時，控制塊的電氣連接是通過一個符合ISO 15407-1標準的單接口來實現的。氣動連接也是采用單個的連接方式。

基于這一派生型，兩個兩位五通電磁閥會被一起安裝在一個氣路板底座上，并以雙通道的方式在氣路上實現彼此連通。

電磁閥的電氣連接部分是彼此獨立的，分別通過符合EN 175301-8 03標準的 C 類方形插頭進行連接。

為檢測活塞位置而設立的電感式

接近傳感器，具有 PNP 或 NPN 兩種形式，其連接是通過一個符合EN 61076-2-104 標準的 M8x1插頭來實現的。

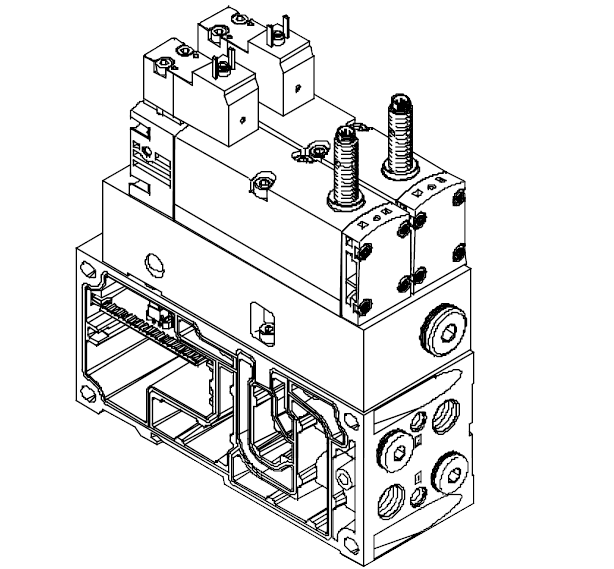

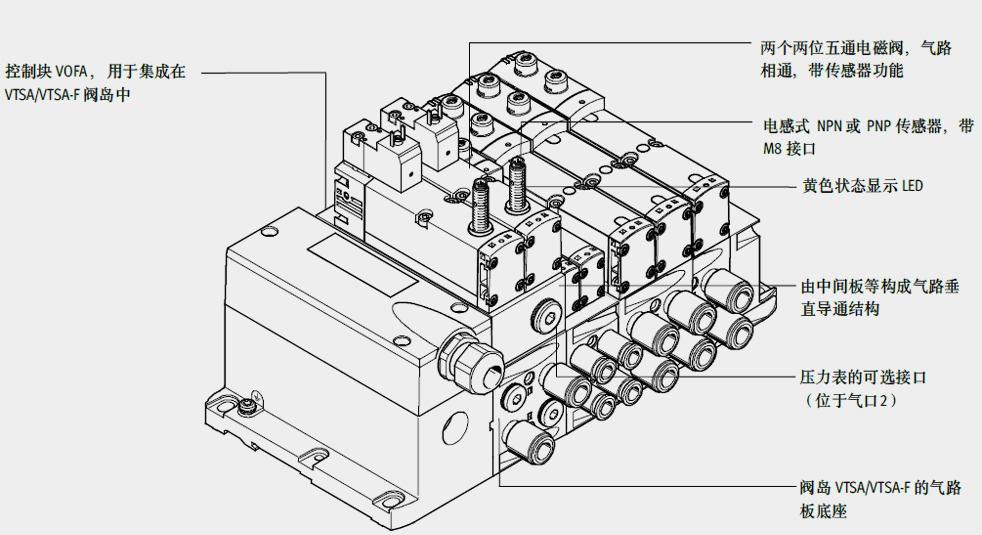

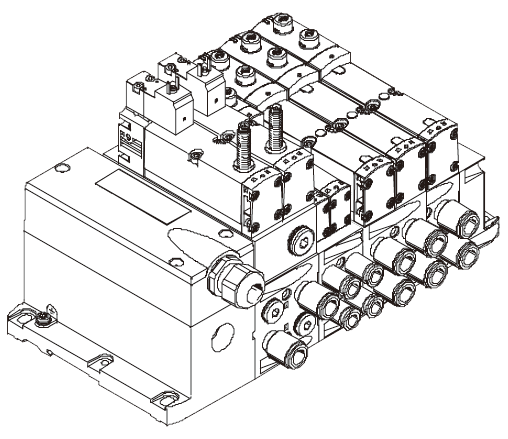

用于閥島的派生型 VTSA/VTSA-F (VOFA-B26-…)

若采用的是適合 VTSA/VTSA-F 閥島的控制塊派生型，則閥島上各個閥的驅動是彼此獨立的，分別通過單個電氣接口進行連接。氣路方面的連接則由 VTSA/VTSA-F型閥島提供。

基于這一派生形式，兩個兩位五通電磁閥也通過雙通道的方式進行氣動連接，不過需要借助于中間板，并采用“三明治”的上下疊加結構。

電磁閥的電氣連接部分是彼此獨立的，分別通過符合EN 175301-8 03標準的 C 類方形插頭進行連接。

為檢測活塞位置而設立的電感式

接近傳感器，具有 PNP 或 NPN 兩種形式，其連接是通過一個符合EN 61076-2-104 標準的 M8x1插頭來實現的。

• 機械彈簧

• 切換位置檢測通過電感式傳感器實現， PNP 或 NPN 輸出

• 防止意外啟動 ，符合 EN 1037

• 反向

應用

• 防止意外啟動

• 安全反向

• 工加載設備中的驅動器

控制塊，適合分散式單獨連接的派生型

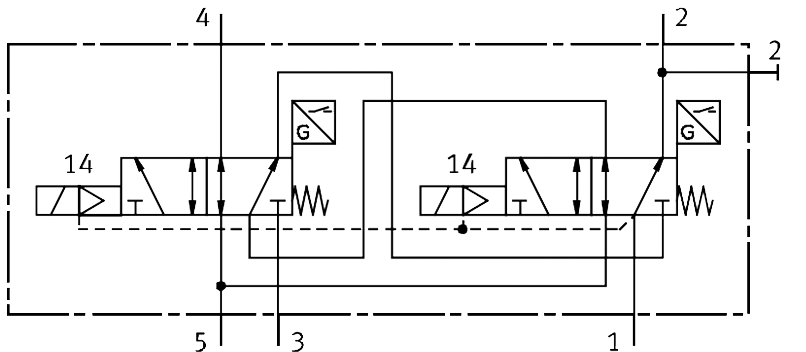

兩位五通電磁閥，單電控，串聯連接，通過雙通道互連

• 機械彈簧

• 切換位置檢測通過電感式傳感器實現， PNP 或 NPN 輸出

• 防止意外啟動，符合 EN 1037

• 兩位五通電磁閥，反向

應用：

• 兩位五通電磁閥，單電控， 串聯連接，通過兩個通道互連

• 防止意外啟動

• 人工加載設備中的驅動器

• 兩位五通電磁閥, 安全反向

氣動連接

• 電接口符合 EN 175301-803標準，C 型（方形插頭）

• 3針傳感器快插接頭 M8

• 通過閥島 VTSA/VTSA-F

• 先導氣源由閥島提供

• 通過雙通道與中間板連接，并采用“三明治”的上下疊加結構（輸出 2 為并行連接， 輸出4 為串行連接）

• 電接口符合 EN 175301-803標準，C 型（方形插頭）

• 3針傳感器快插接頭 M8

• 單個氣動連接

• 內先導氣源

• 通過雙通道與單個底座連接，（輸出 2 為并行連接，輸出 4 為串行連接）

此控制塊適合用作符合 EN 962標準的壓力安全閥。

此閥作為安全部件，符合機械指令 2006/42/EC。

閥島配置軟件能為客戶選出最佳的 VTSA/VTSA-F 閥島型號。

適合閥島的控制塊VOFA，需通過閥島配置軟件進行訂貨。

這將有助于選訂正確的產品

出廠的閥島都是完全按照客戶的要求完全裝配好的，且經過獨立測試。客戶所需的安裝工作大幅減少。

若想訂購適合閥島 VTSA 的控制塊 VOFA 可使用以下訂貨代碼:

VTSA的訂貨系統

?Internet: vtsa

您若想訂購適合閥島VTSA-F的控制塊 VOFA 可使用以下訂貨代碼:

VTSA-F的訂貨系統

?Internet: vtsa-f

控制塊 VOFA-B26-T52-…

for valve terminal VTSA/VTSA-F with 2x 5/2-way solenoid valve, single solenoid

• Pneumatic connection wia valve termina.

• 機械彈簧復位

• With NPN sensor (code SN) or PNP sensor (code SP)

• 滿足安全功能

• - Safe reversing

• - Protection against unexpected start-up (EN 1037)

控制塊 VOFA-L26-T52-..as decentralised individual connection variant with 2x 5/2-wayvalve, single solenoid

• As individual pneumatic connection

• 機械彈簧復位

• 帶NPN或PNP傳感器Fulfils the safety function

•  Safe reversing

- Protection against unexpected start-up (EN 1037)

符合標準

EN 13849-1

安全功能

防止誤操作，防止意外啟動（最高達到4類，性能等級e）
動作的反轉

性能等級(PL)

防止誤操作，防止意外啟動（最高達到4類，性能等級e）

可靠元件

是

強制檢查過程說明

開關頻率至少一周一次

認證簽發機構

IFA 1001179

CECE 標志

（參見一致性聲明）

符合EU設備標準
符合EU EMC設備標準

最大正向測試脈沖0 信號2)     ìs

1,000

最大負向測試脈沖1 信號2)     ìs

800

抗沖擊性2)

試強度 2，符合 EN 60068-2-27

抗震性2)

運輸應用，測試強度 2，符合 EN 60068-2-6

1）關于元件適用性的信息可參見制造商的EC -致性聲明: www.lhsafety.com 》支持用戶文檔

  如果元件的使用涉及商住區環境，則還需提供能降低干擾發射的措施。
2）請同時關注門戶網站“支持”入口中有關安全應用和安全技術方面的信息。

結構特點

滑閥

標準額定流量           [l/min]

950                                  830

復位方式

機械彈簧

密封原理

軟性

排氣功能

帶流量控制

驅動類型

電氣方式

非疊加

是

控制方式

先導控制

流動方向

不可逆

排氣功能

帶流量控制

是否適合真空

-

先導氣源

內部                                     通過閥島

安裝方式

通過通孔，安裝在氣路板底座上

安裝位置

任意

手控裝置

—

閥的切換狀態顯示

通過附件

氣源         1

G?

排氣        3/5

G?

工作管路      2/4

G?

先導氣管      14

–

壓力表

G?

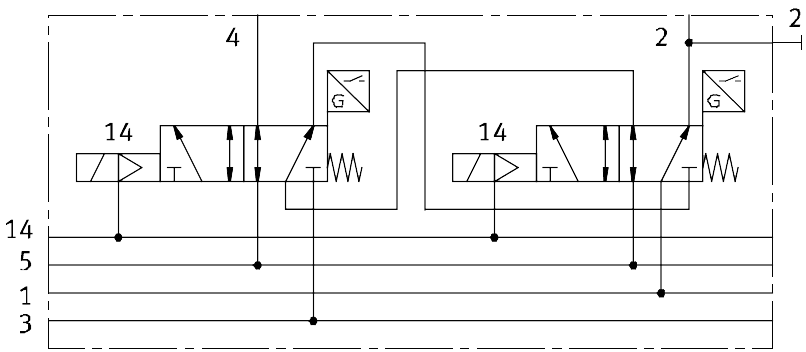

電磁閥 V2 未完全切可原位

會導致氣缸動作的不完全反

電磁閥 V1 未完全切回原位

會導致工作口4處的壓力無法下降

兩個電磁閥 (V1和V2)都沒有完全切回原位

會導致安全功能的喪失

電磁閥名稱

 V1–最近的電磁閥

 V2–最遠的電磁閥

工作介質

先導介質

工作人質 /先導介質備注

工作壓力                                   [bar]

帶內先導氣源的閥島的工作壓力     [bar]

先導壓力                                   [bar]

噪音水平                                   [dB(A)]

環境溫度                                   [°C]

價質溫度                                   [°C]

防火等級，符合UL94

耐腐蝕等級CRC

電氣接口

額定工作電壓

允許的電壓波動

浪涌抵御能力

污染等級

功耗

最大磁破壞場

活塞位置感測

開關位置顯示

持續通電率

防護等級符合EN0529

IP65, NEMA 4 (針對裝配狀態下的各種信號傳輸類型)

PELV（保護性超低電壓）

防護特性符合 EN 60950/IEC 950

開 [ms]

22

22

關 [ms]

56

56

開 [ms]

60

60

關 [ms]

11

11

1) 閥傳感器開關時間，關：以PNP傳感器為例，指線圈通電到傳感器被關閉的時間周期。

  閥傳感器開關時間，開：以PNP傳感器為例，指線圈斷電到傳感器處于0-L的時間周期

電纜長度

[m]

2.5

開關輸出

PNP或NPN

開關元件功能

黃色LED

開關狀態顯示

工作電壓范圍

[V DC]

10 … 30

殘余脈動

[%]

±10

傳感器閑置電流

[mA]

最大10

最大輸出電流

[ma]

200

電壓降

[V]

最大2

最高切換頻率

[Hz]

5,000

短路保護

脈沖

傳感器極性容錯保護

針對所有電氣接口

測量原理

電感式

殼體

壓鑄鋁，PA

密封件

NBR, FPM

螺絲

電鍍鋼

傳感器殼體

高質合金不銹鋼

傳感器電纜套PUR

PUR

材料說明

含有PWIS（油漆潤濕缺陷物質），符合RoHS標準

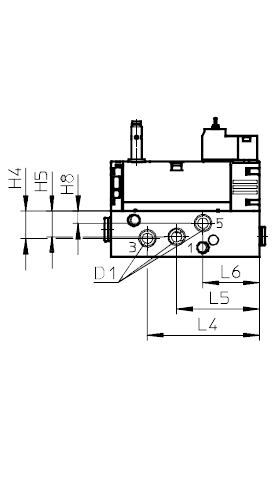

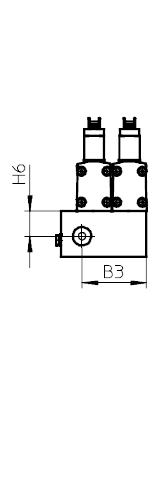

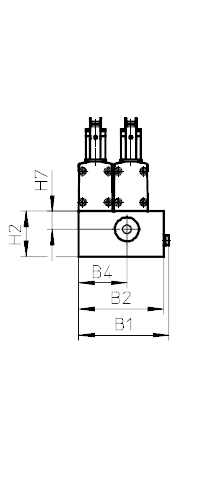

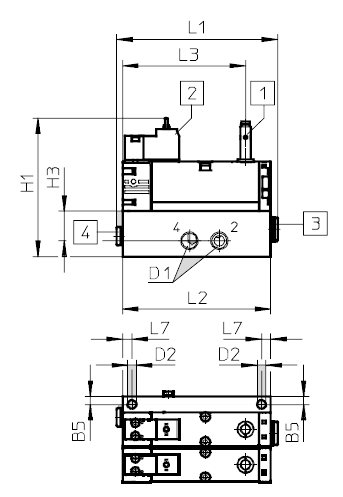

接近式傳感器PNP 或NPN,

規格M8x1,插頭接口符合

EN 61076-2-104標準

電氣接口，符合

EN 175301-803標準，C型

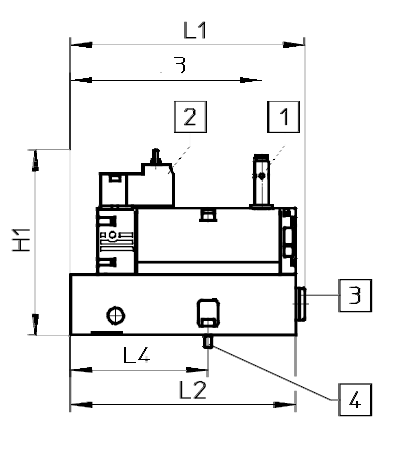

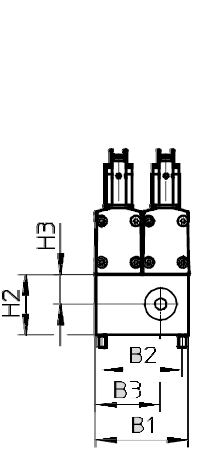

接近式傳感器PNP 或NPN,

規格M8x1,插頭接口符合

EN 61076-2-104標準

電氣接口，符合

EN 175301-803標準，C型

2個內六角螺絲(2.5 A/F),

M4x12（包含在供貨范圍

內）

控制塊，適用于VTSA/VTSA-F的版本

兩位五通閥，單電控，機械彈簧復

位，通過電感式傳感器和3針M8傳感

器接頭實現開關式位置感測，可安裝

在用于氣動互連的中間板上

控制塊，作為分散式單個連接的派生型

兩位五通閥，單電控，機械彈簧復

位，通過電感式傳感器和3針M8傳感

器接頭實現開關式位置感測，可安裝

在單個氣路板底座上

1) 帶安全功能的控制塊只能通過閥島配置軟件進行訂購，因此不具有其自身的訂貨代碼。

2) 訂貨代碼中的代碼字母，用于閥島配置軟件。

集成在閥中的傳感器不可更換。否則將導致故障出現或閥門的損壞。若出現故障請聯系Festo

插座，用于連接單個閥

發光密封件，用于符合EN 175301-803標準的C型插頭

連接電纜，用于連接單個閥

連接電纜，用于連接開關式位置傳感器

用于連接電纜的模塊化系統

– –

NEBU-…

Internet: nebu

消聲器

快插接頭

堵頭
