名稱

SM-C-101系列安全繼電器

SM-C-101系列安全繼電器

SM-C-101系列安全繼電器

型號

SM-C-101 3A1B

SM-C-101 3A1B.C

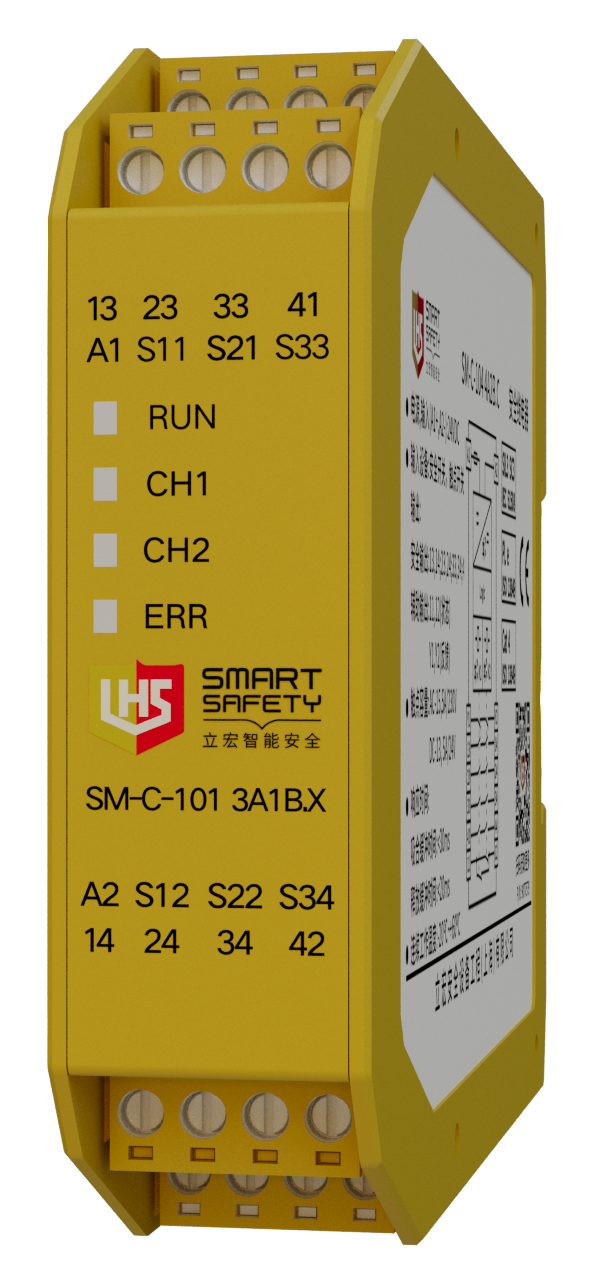

SM-C-101 3A1B.X

電源特性

供電電壓

24VDC/AC

電壓容差

0.85~1.1

交流頻率

50Hz~60Hz

電壓范圍

20~30V DC

電流損耗

≤90mA (24V DC); ≤180mA (24V AC)

≤90mA (24V DC);≤240mA (24V AC)

輸入特征

輸入電流

≤50mA（24V DC）

導線電阻

≤15Ω

≤2Ω(6VDC 10mA),≤100mΩ(6V 1A)

輸入設備

急停按鈕、安全門、PNP型安全光幕

輸出特征

觸點數量

3NO+1NC

觸點材料

AgSnO₂+0.2μm Au

AgSnO₂+鍍金

安全輸出

13,14,23,24,33,34,41,42

輔助輸出

CH1,CH2(狀態指示）

觸點類型

強制導向

輸出特征

觸點熔絲保護

10AgL/gG，NEO ZED(常開觸點)

6AgL/gG，NEO ZED(常閉觸點)

觸電機械壽命

10⁷次以上

切換容量(EN60947-5-1)

AC-15，5A/230V；DC-13，5A/24V

時間特征

吸合緩沖時間

自動復位：≤300ms

手動復位：≤150ms

≤300ms

釋放緩沖時間

急停操作：≤30ms

電源失效：≤100ms

≤30ms

恢復時間

急停操作：≤30ms

電源失效：≤100ms

≤100ms

電源短時中斷

20ms

環境特性

電磁兼容

EN 60947, EN 61000-6-2, EN 61000-6-4

振動頻率

10Hz~55Hz

振動幅度

0.35mm

使用溫度

-20℃~+60℃

儲存溫度

-40℃~+85℃

相對濕度

10%~90%

海拔高度

≤2000m

絕緣特性

過壓等級

Ⅲ

污染等級

2

額定絕緣電壓

250V AC

額定沖擊電壓

6000V(1.2/50us)

絕緣強度

1500V AC,1min

電氣間隙和爬電距離

符合 EN 60947-1

認證

安全完整性等級

SIL3

性能等級

PLe

安全類別

Cat.4

備注

接線

（1）儀表接線采用可拆卸的接線端子；后綴帶.C儀表接線采用一體不可拆卸的接線端子；

（2）輸入側導線的軟銅截面積必須大于0.5mm²，輸出側必須2大于1mm²；

（3）導線裸露長度約為8mm，由M3螺釘鎖緊；

（4）輸出觸點必須提供足夠的熔絲保護連接；

（5）銅導線必須至少耐受75℃環境溫度；

（6）端子螺釘會造成誤動作、發熱等，因此請按規定的轉矩擰緊,端子螺釘緊固轉矩：0.5Nm。

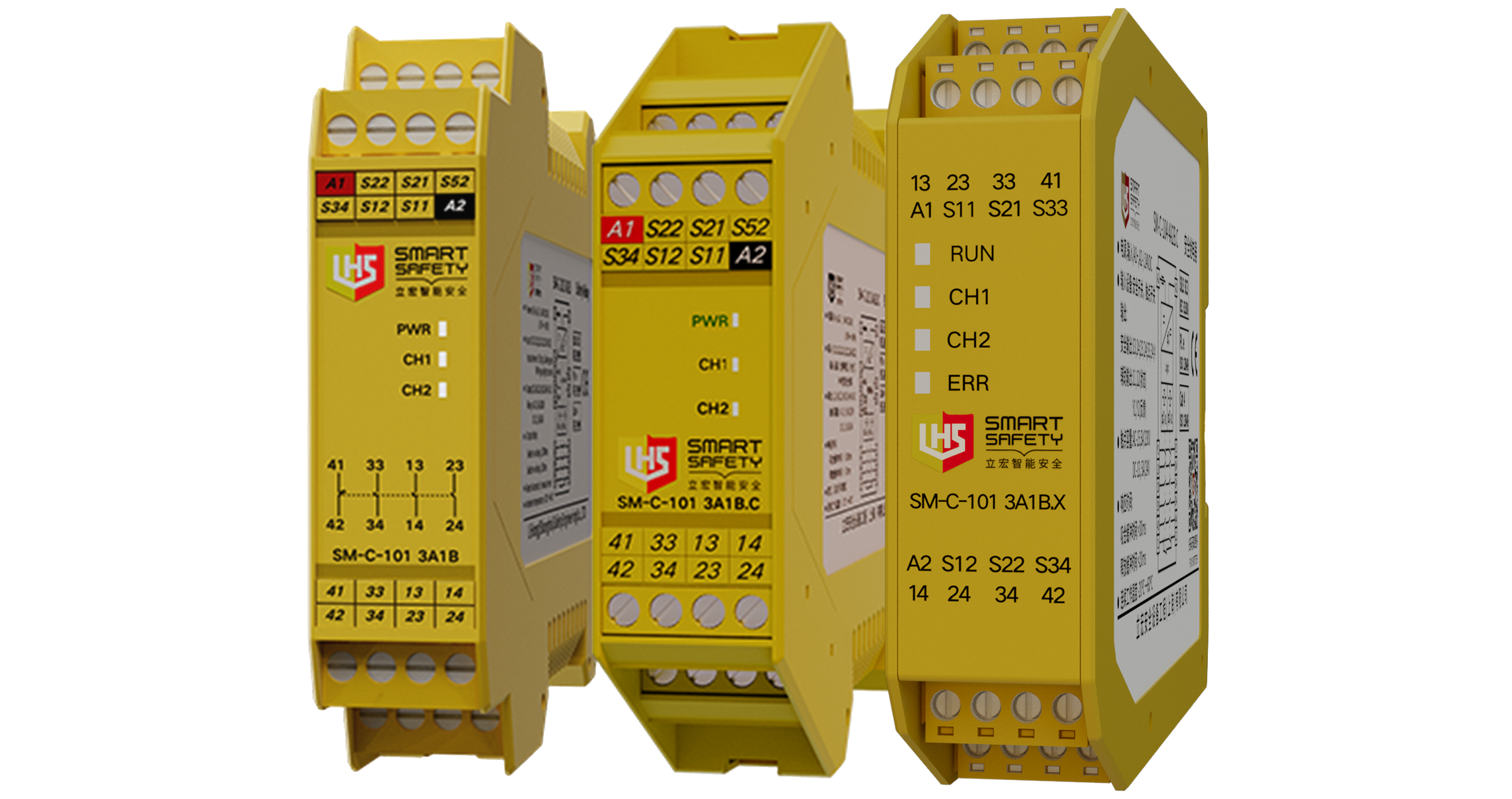

說明

1.SM-C-101 3A1B.C和SM-C-101 3A1B的內部的強導不一樣

2.SM-C-101 3A1B.C的接線端子和插座是一體式的不可插拔，SM-C-101 3A1B的接線端子和插座是分開的

3.SM-C-101 3A1B.X與SM-C-101 3A1B、SM-C-101 3A1B.C相比，外觀不一樣，部分參數不一樣（詳情請看參數表格）

雙通道急停按鈕輸入      S1：雙通道急停按鈕

通道間短路監控             S3：復位按鈕

手動復位                       K7，K8：接觸器

帶輸出觸點反饋             F1：外部熔絲保護

適用于最高安全等級4    M1：電機
